Preface

GPU 的压缩纹理格式是个庞杂而艰深的话题，而且鲜有人关心 —— 毕竟引擎（纹理压缩）和显卡硬件（纹理解压）已经把所有事情都做完了。从 API 的角度看来，不过是各式各样的 GL_XX 或 VK_FORMAT_XX 枚举值。
但在诸如 Android 模拟器、Switch 模拟器之类的项目上，事情变得复杂了起来：由于历史、专利等等原因，移动端 GPU 和桌面级 GPU 往往采用不同的纹理压缩标准，而且互不兼容。例如在高通芯片上常用的 ASTC 纹理，在大多数桌面级 GPU 上并不支持。 幸好诸如 gfxstream、ANGLE 等社区开发者的聪明才智解决了这个问题 —— 利用 compute shader，可以实时地将移动端 GPU 纹理格式解压成 RGBA 格式供桌面级 GPU 识别；甚至还能进一步重新压缩成桌面级 GPU 可识别的压缩格式，从而进一步减轻显存占用和带宽压力。
我在相关的工作中，虽然基本只是照搬了下开源社区的方案，但本着知其然也得知其所以然的宗旨，也稍微熟悉了下 S3TC、ETC、BPTC、ASTC 等等压缩纹理格式，在这里简单做个记录。

Why compressed textures?

常见的 CPU 压缩格式图片往往包含着整个图片的所有信息。举例来说，对于一个 1024 * 1024 的 JPEG 图片，如果我们想要访问坐标 (10, 20) 的像素，我们必须把整个压缩图片解压，然后才能知道 (10, 20) 位置的像素值。
然而与 CPU 读取压缩格式图片不同，GPU 对纹理的访问频率高、随机性大，显然像这样每次都“解压整个图片再访问”的做法开销太大了 —— CPU 端的图片压缩方式在 GPU 的角度上并不适用。
所以为了适应 GPU 随机访问纹理的特点，GPU 压缩纹理都是局部可解压缩的。
具体而言，压缩纹理往往把整个图片分割成一个个大小固定的 block (例如 BC1 的 block 长宽为 4 * 4)，而且每个 block 的信息用固定大小存储（例如 BC1 用 64 bits 表示一个 block）。这样，一个 1024 * 1024 的原始纹理，在经过 BC1 格式的压缩后，会被划分为 256 * 256 个每个长宽为 4 * 4 的 block，如果我们想访问 (10, 20) 坐标的数据，我们只需要找到该坐标所对应的 block，单独解压这个 block 即可。而且大小固定的 block 往往由 GPU 硬件处理解压，速度很快。

Then how?

那么纹理具体是怎么被压缩的呢？虽然各种纹理格式的具体压缩处理方式各不相同，但基本都来源于一个简单朴素的压缩原理，即所谓的“调色盘”压缩算法。
具体而言，就是由于 block 内颜色往往变化较小且线性变化，我们可以选取 block 内两个极值存储为 endpoint color，而 block 内其他的颜色则以这两个 endpoint color 配合权重（weight）通过差值计算得到。

S3TC

路漫漫兮，我们先从最简单的压缩纹理格式开始。
S3TC 由 S3 公司提出，即 S3 Texture Compression，是桌面级 GPU 上常见的纹理格式，也被称为 DXTC (DirectX Texture Compression)。在 Vulkan 下，也称为 BC1 ~ BC3 (Block Compression)。

BC1 – 4×4 – 64 bits

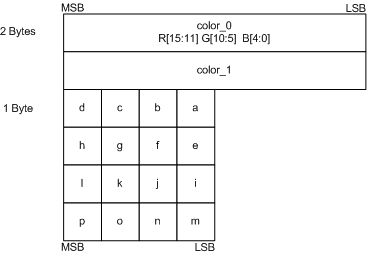

BC1 中一个 block 的存储布局如图所示。

每 64 bits 压缩数据代表 4×4 的 texels。
有两个 R5G6B5 (16-bits) base color，即 color_0 和 color_1。
每个 texel 用 2 bits 代表，即 00、01、10、11 四种可能。

color_0 = 00
color_1 = 01
color_2 = 10
color_3 = 11

color_0 和 color_1 就是 base color 本身。而 color_2 和 color_3 由 base color 插值得到。

color_2 = 2/3*color_0 + 1/3*color_1
color_3 = 1/3*color_0 + 2/3*color_1

这样通过两个 16 bits 的 endpoint color 以及每个 texel 2 bits 的 weight，我们就可以从这 64 bits 的数据还原出原始的图像数据。

对称性

在定义完某个纹理压缩算法后，我们往往会发现一些冗余，亦或没有实际意义的数据格式。这些格式可以被加以开发利用，扩展出更多的用途。
而调色盘算法中，对称性就是最常见的一种冗余。BC1 格式中对其也有利用。
插值的对称性用代码来表示即：

mix(a, b, l) == mix(b, a, 1.0 - l)

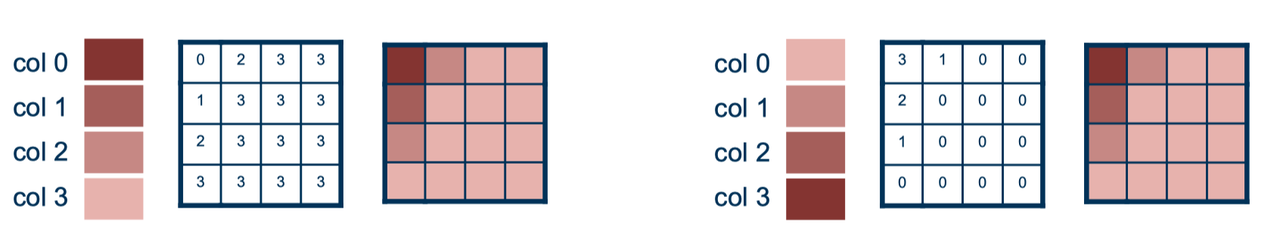

或者如图所示：

可见，由于 endpoint color 的两个值可交换，我们可以用对称的两种方式存储同一个 block。
所以 color_0 和 color_1 哪一个大，是额外冗余的 1 bit 的信息 —— 故我们可以利用这个 1 bit，存储更多的信息，定义另一种模式。
当 color_0 > color_1 时，采用上述的计算方式，即

color_2 = 2/3*color_0 + 1/3*color_1
color_3 = 1/3*color_0 + 2/3*color_1

而当 color_0 < color_1 时，我们采用另一种差值方式，这往往称为 punch-through 模式：

color_2 = 1/2*color_0 + 1/2*color_1;
color_3 = 0;

color_3 的 0 代表透明，这样我们就可以有了 1 bit 的 alpha 通道。

BC2 – 4×4 – 128 bits

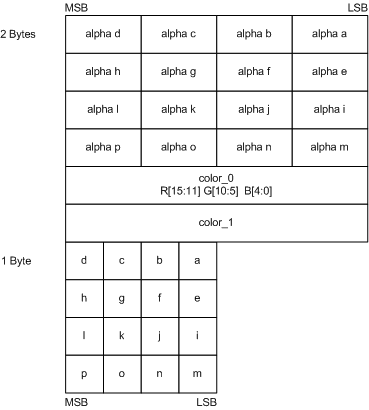

BC2 中一个 block 的存储布局如图所示。

BC2 中对 RGB 的处理和 BC1 完全一样。
只是额外用了 64 bits，给每个 texel 4 bits 直接存放 alpha 值的信息。
另外，BC2 以及接下来的 BC3 中的 RGB 不再有 BC1 中的 punch-through 模式。

BC3 – 4×4 – 128 bits

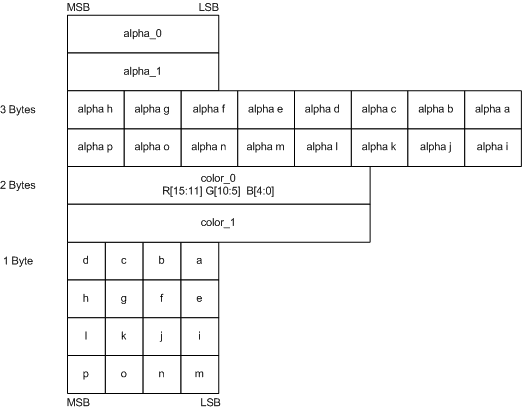

BC3 中一个 block 的存储布局如图所示。

BC3 和 BC2 的唯一差别在于对 alpha 通道的处理。
BC2 的 alpha 通道，是用 4 bits 直接存放 alpha 值；而 BC3 中的 alpha 通道采用了与 BC1 的 RGB 类似的插值方式存储，即采用了两个 8 bits alpha base，alpha_0 和 alpha_1，以及每个 texel 用 3 个 bit 表示 alpha 插值权重。
BC3 中也利用对称性定义了两种模式 —— alpha_0 > alpha_1 时，以 6 插值；alpha_0 < alpha_1，以 4 插值，并添加全透明（0）和不透明（255）：

if( alpha_0 > alpha_1 )
{
  // 6 interpolated alpha values.
  alpha_2 = 6/7*alpha_0 + 1/7*alpha_1; // bit code 010
  alpha_3 = 5/7*alpha_0 + 2/7*alpha_1; // bit code 011
  alpha_4 = 4/7*alpha_0 + 3/7*alpha_1; // bit code 100
  alpha_5 = 3/7*alpha_0 + 4/7*alpha_1; // bit code 101
  alpha_6 = 2/7*alpha_0 + 5/7*alpha_1; // bit code 110
  alpha_7 = 1/7*alpha_0 + 6/7*alpha_1; // bit code 111
}
else
{
  // 4 interpolated alpha values.
  alpha_2 = 4/5*alpha_0 + 1/5*alpha_1; // bit code 010
  alpha_3 = 3/5*alpha_0 + 2/5*alpha_1; // bit code 011
  alpha_4 = 2/5*alpha_0 + 3/5*alpha_1; // bit code 100
  alpha_5 = 1/5*alpha_0 + 4/5*alpha_1; // bit code 101
  alpha_6 = 0;                         // bit code 110
  alpha_7 = 255;                       // bit code 111
}

从 alpha 的处理上可以看出 BC2 和 BC3 的差别：alpha 通道与 RGB 相关度低时，BC2 更合适；alpha 通道与 RGB 相关度高时，BC3 更合适。

RGTC

RGTC 即 Red Green Texture Compression，顾名思义，常常用在单通道和双通道的数据上。在 Vulkan 下，也称为 BC4 ~ BC5。
RGTC 的压缩算法与 S3TC 一致，只在使用场景上有所区别。

BC4 – 4×4 – 64 bits

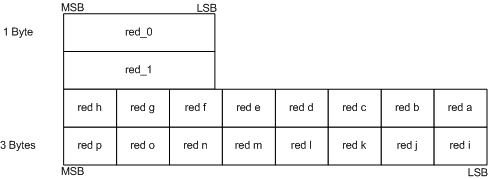

BC4 中一个 block 的存储布局如图所示。

BC4 就是把 BC3 中的 alpha 通道单拎出来，用来处理单一通道的压缩。
有两个 (8-bits) base color，即 red_0 和 red_1。
每个 texel 用 3 bits 代表，进行插值计算。
BC4 适合存储浮点数据，并且有 BC4_UNORM 和 BC4_SNORM 两个变种，分别存储 [0.0, 1.0] 和 [-1.0, 1.0] 的数据。
red_0 > red_1 时，以 6 插值；red_0 < red_1，以 4 插值，并添加 0.0f(UNORM)/ -1.0f(SNORM) 和 1.0f。
BC4_UNORM：

if( red_0 > red_1 )
{
  // 6 interpolated color values
  red_2 = (6*red_0 + 1*red_1)/7.0f; // bit code 010
  red_3 = (5*red_0 + 2*red_1)/7.0f; // bit code 011
  red_4 = (4*red_0 + 3*red_1)/7.0f; // bit code 100
  red_5 = (3*red_0 + 4*red_1)/7.0f; // bit code 101
  red_6 = (2*red_0 + 5*red_1)/7.0f; // bit code 110
  red_7 = (1*red_0 + 6*red_1)/7.0f; // bit code 111
}
else
{
  // 4 interpolated color values
  red_2 = (4*red_0 + 1*red_1)/5.0f; // bit code 010
  red_3 = (3*red_0 + 2*red_1)/5.0f; // bit code 011
  red_4 = (2*red_0 + 3*red_1)/5.0f; // bit code 100
  red_5 = (1*red_0 + 4*red_1)/5.0f; // bit code 101
  red_6 = 0.0f;                     // bit code 110
  red_7 = 1.0f;                     // bit code 111
}

BC4_SNORM：

if( red_0 > red_1 )
{
  // 6 interpolated color values
  red_2 = (6*red_0 + 1*red_1)/7.0f; // bit code 010
  red_3 = (5*red_0 + 2*red_1)/7.0f; // bit code 011
  red_4 = (4*red_0 + 3*red_1)/7.0f; // bit code 100
  red_5 = (3*red_0 + 4*red_1)/7.0f; // bit code 101
  red_6 = (2*red_0 + 5*red_1)/7.0f; // bit code 110
  red_7 = (1*red_0 + 6*red_1)/7.0f; // bit code 111
}
else
{
  // 4 interpolated color values
  red_2 = (4*red_0 + 1*red_1)/5.0f; // bit code 010
  red_3 = (3*red_0 + 2*red_1)/5.0f; // bit code 011
  red_4 = (2*red_0 + 3*red_1)/5.0f; // bit code 100
  red_5 = (1*red_0 + 4*red_1)/5.0f; // bit code 101
  red_6 = -1.0f;                     // bit code 110
  red_7 =  1.0f;                     // bit code 111
}

BC5 – 4×4 – 64 bits

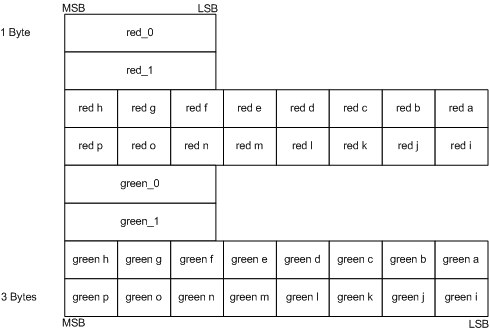

BC5 中一个 block 的存储布局如图所示。

BC5 就是把两个 BC4 合并在一起，分别压缩两个通道。BC5 也有 BC5_UNORM 和 BC5_SNORM 两个变种。

ETC

ETC 由 Ericsson 公司提出，即 Ericsson Texture Compression，是 OpenGL ES 的标准纹理格式，在安卓设备上被广泛支持。
ETC1 最早提出时称为 PACMAN，只支持 2×4 或 4×2 的纹理。后对其进行改进，支持了 4×4 纹理，称为 iPACMAN。
而 ETC2 针对 ETC1 未被定义的数据做了进一步的拓展，在原本的基础上新增了更多的模式。ETC2 向前兼容 ETC1。

ETC1

ETC 格式的思路与 S3TC 类似，也有 base color 的概念，但在处理上有很大区别。

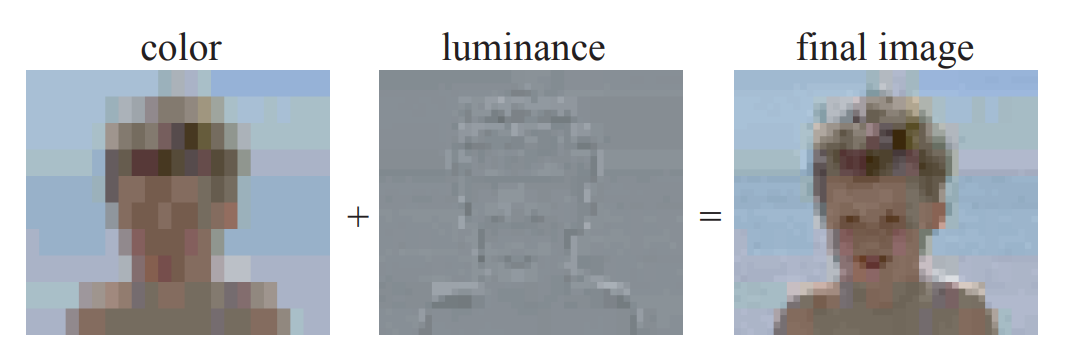

ETC 压缩算法的核心是，发现与色彩信息相比，人眼对明度的信息更敏感，所以可以使用单一的 base color，然后使用明度的差值（modifier）进行调制。

PACMAN – 2×4/4×2 – 32 bits

先来看一下最早提出的 PACMAN 格式。

• 12 bits – 存储 RGB444 base color
• 4 bits – 存储 codeword table 索引，table 中共有 16 个 index
• 16 bits – 分配给 8 个 texel，每个 texel 有 2 bits，指代特定 table index 中，4 个 entry 中的某一个，通过将 base color 与表格中 entry 相加，我们就得到了对应 texel 的值

PACMAN 的 codeword table 是预设的，所以这个表格并不占用存储。

在接下来的其他格式中，我们也会看到这种“预设表格来减少空间占用”的思路。

iPACMAN – 4×4 – 64 bits

iPACMAN 对 PACMAN 进行了扩展，。

• 24 bits – 存储 base color，可以是 2 个 RGB444，也可以是 1 个 RGB555，剩余的作为 dRGB333 diff 用来计算第二个 base color
• 1 bit – 用来区分是上述的用两个独立 RGB444 (individual mode)，还用 RGB555 + dRGB333 (differential mode)
• 1 bit – 用来区分两个 sub-block 是横向排列还是纵向排列
• 6 bits – 存储两个 sub-block 的 codeword table 索引，即 2 个 3 bits (table 大小由 16 缩减为 8 个)
• 32 bits – 分配给 16 个 texel，每个 texel 有 2 bits，指代特定 table index 中，4 个 entry 中的某一个

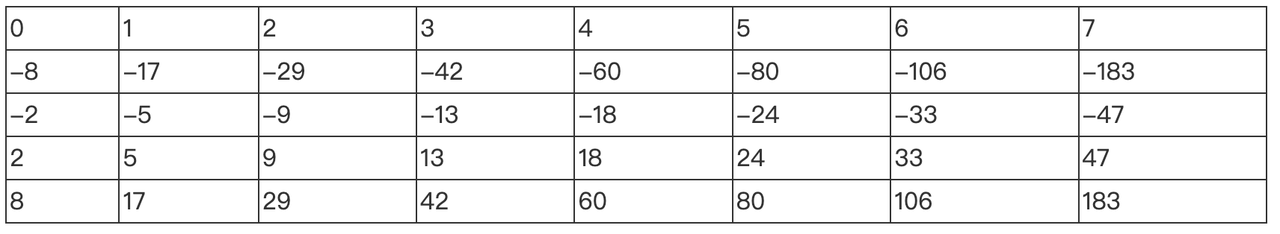

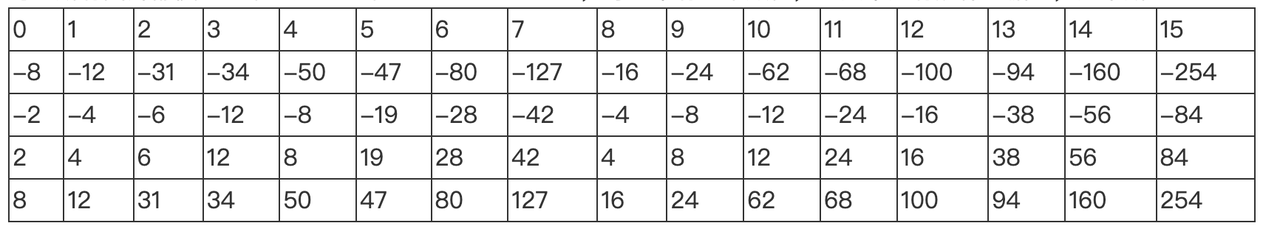

iPACMAN 的 codeword table：

ETC2 – 4×4 – 64 bits

ETC2 兼容 ETC1，在原本的基础上新增了更多的模式。
在 ETC1 中，有一些数据格式是未定义的，没有被 encoder 采用（即 ETC1 decoder 也不会遇到这种数据）。而 ETC2 正是挖掘了这些没有被利用的数据格式，创建了更多的压缩模式。
ETC2 一共有这几种模式：

• individual mode
• differential mode
• T mode
• H mode
• Planar mode

more bits！

ETC2 是在 ETC1 的 diff 模式下，color base 的计算中，发掘了潜在可用的 bit 位。
ETC1 diff 模式下，color base 是以 RGB555 + dRGB333 的方式计算的。 RGB555 是无符号的 5×3 bits，dRGB333 是有符号的 3×3 bits，且 RGB 三通道分别计算。

以下以 Red 通道举例。
R5 的范围是 [0, 31]，dR3 的范围是 [-4, 3]。
那么一共有多少种数据格式溢出（即无效）的呢？
一共有 16 种：

• R5 为 0，dR3 在 [-4, -1] —— 4 种溢出的可能
• R5 为 1，dR3 在 [-4, -2] —— 3 种溢出的可能
• R5 为 2，dR3 在 [-4, -3] —— 2 种溢出的可能
• R5 为 3，dR3 为 -4 —— 1 种溢出的可能
• R5 为 29，dR3 为 3 —— 1 种溢出的可能
• R5 为 30，dR3 在 [2, 3] —— 2 种溢出的可能
• R5 为 31，dR3 在 [1, 3] —— 3 种溢出的可能

那这 16 种情况，实际就可以多出 4 bits 可用。

然后进行下分类讨论。

Red 通道的溢出情况：

• 1 bit – diff mode
• 8 bits – R5, dR3
  64 – 1 – 8 = 55 bits，但如上所述，Red 通道的溢出情况有 16 种，多出了 4 bits 可用，所以一共有 55 + 4 = 59 bits 。

Red 通道溢出时，有 59 bits 可用。

Green 通道的溢出情况：

• 1 bit – diff mode
• 8 bits – R5, dR3
• 8 bits – G5, dG3
  64 – 1 – 8 – 8 = 47 bits 。但注意，这时 R 通道没有溢出，未溢出的情况有 2^8 – 16 = 240 种，可以多出 7 bits 可用。而 Green 通道溢出的情况也是 16 种，即可以多出 4 bits。所以47 + 7 + 4 = 58 bits。

Green 通道溢出时，有 58 bits 可用。

Blue 通道的溢出情况：

• 1 bit – diff mode
• 8 bits – R5, dR3
• 8 bits – G5, dG3
• 8 bits – B5, dB3

同理，不难算出，64 – 1 – 8 – 8 – 8 + 7 + 7 + 4 = 57 bits。
Blue 通道溢出时，有 57 bits 可用。

综上，对于 R、G、B 三个通道的溢出情况，我们分别有了额外的 59、58、57 bits，可以定义三种新的模式。

T-Mode – 59 bits

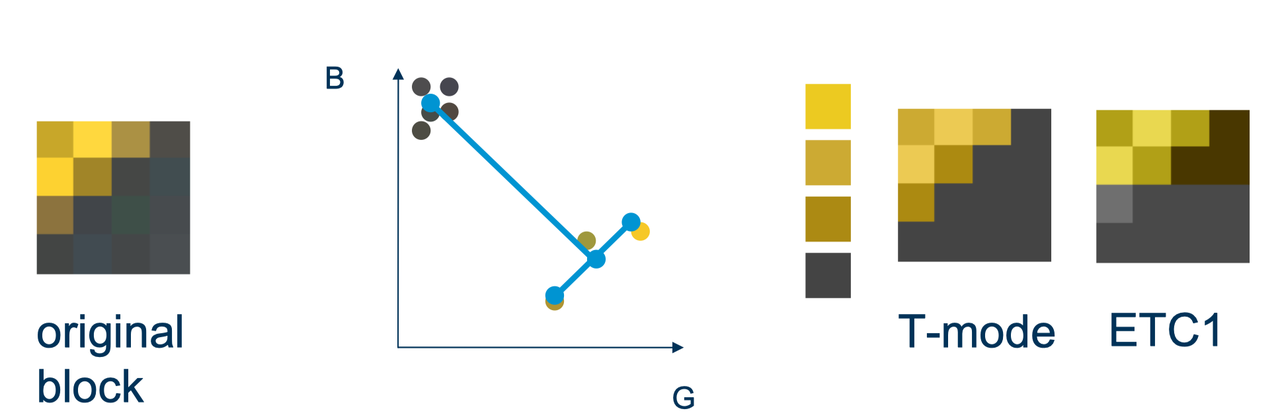

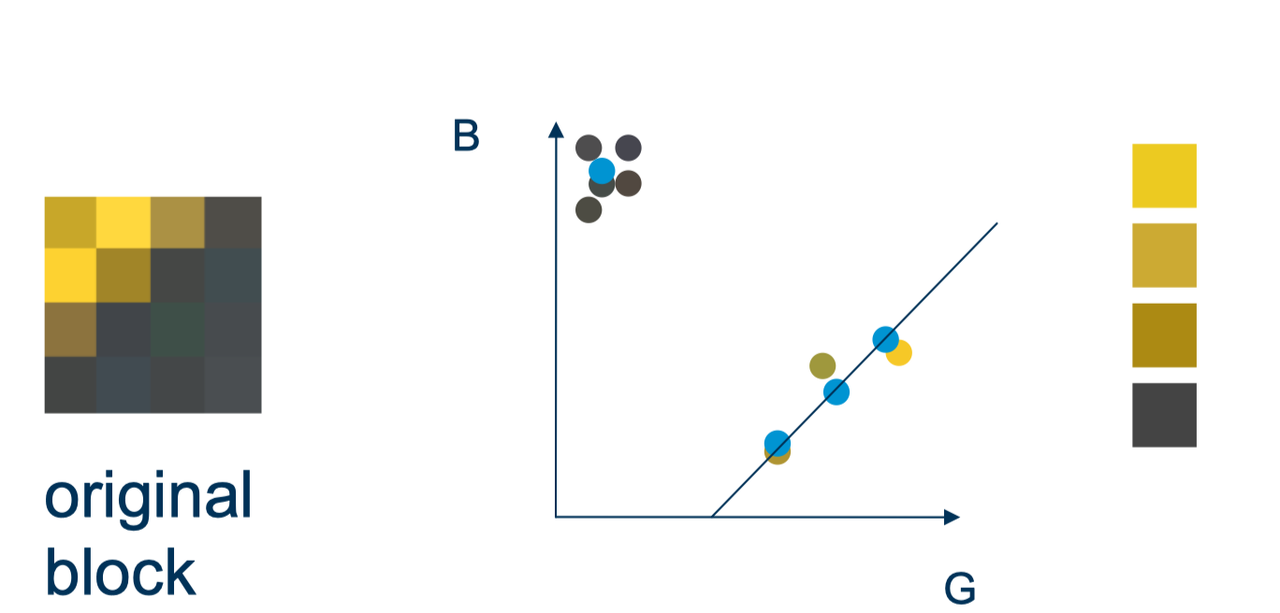

59 bits 的 T-Mode 适用于以下的色彩分布：

如图所示，如果纹理一部分数据的颜色基本一样（左上角黑色），另一部份颜色有变化，但变化是线性的。
显然单独的一条直线没有办法很好地拟合这种情况，这时我们就可以把这两类数据分开处理。
颜色相近的（左上角黑色），用一个 base color 表示（左上角蓝色）。
颜色线性变化的，定义另一个 base color（右下角中间蓝色），然后选取一个 diff 值（modifier），来加减中间的 base color，得到临近的另外两个 base color。这个 diff 怎么拿到呢？

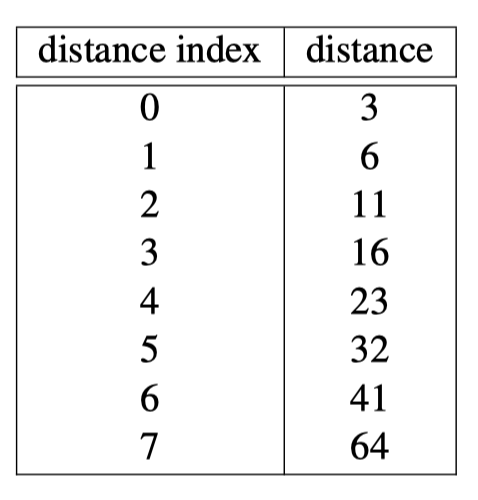

我们定义一个有 8 个元素的 distance table，然后用 3 bits 来选取。

比如 3 bits 的值是 5，那 diff 就是 32，另外两个颜色就是 base_color + 32 和 base_color – 32。
这样我们就有了 4 个 base color。

然后刚好剩下 32 bits，每个 texel 用 2 bits，代表选择 4 个 color 中的某一个。
即：

• 12 bits – RGB444 base_color_0
• 12 bits – RGB444 base_color_1
• 3 bits – modifier index
• 32 bits – 2 bits * 16

这 4 个 base color 形成 T 字的形状，故而得名为 T-Mode。

H-Mode – 58 bits

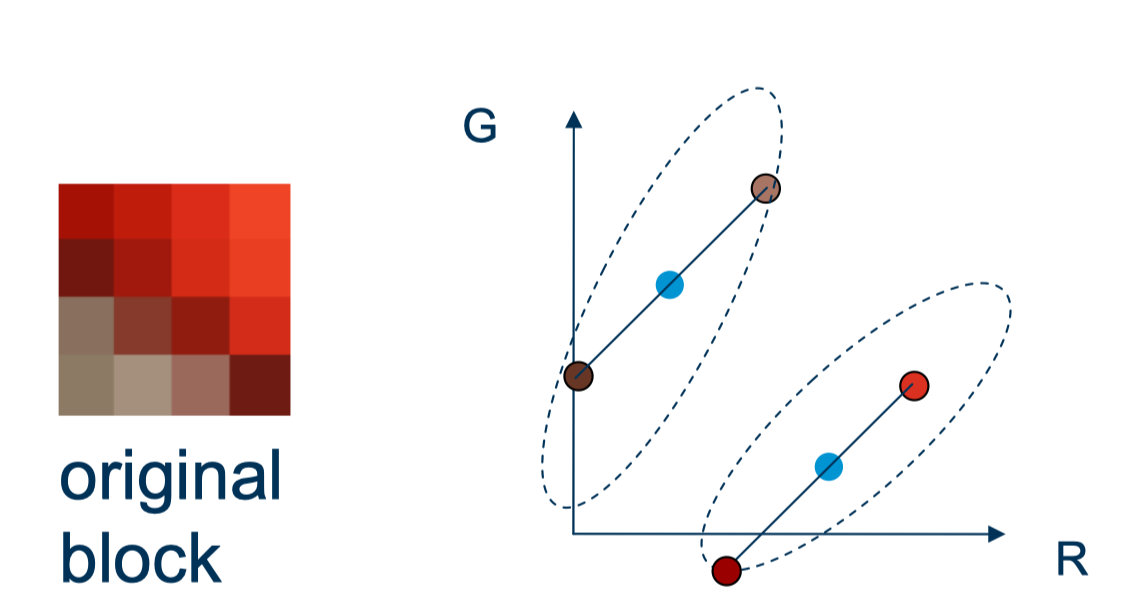

58 bits 的 H-Mode 适用于有两组线型变化的色彩分布。

和上述的 T-Mode 的类似，如果我们有两组线型变化的颜色，我们可以定义 4 个 color（只加减 diff，不保留 base color）。
即：

• 12 bits – RGB444 base_color_0
• 12 bits – RGB444 base_color_1
• 3 bits – modifier index
• 32 bits – 2 bits * 16

但仔细一看，这个不是和 T-Mode 一样，用了 59 个 bits 了？
别忘了对称性 —— 两个 base color，互相交换也不会影响解压后的效果，那么这个顺序刚好能为我们节省出这 1 个 bit，即：较黑的颜色在前，表示 0；较亮的颜色在前，表示 1。

Planar-Mode – 57 bits

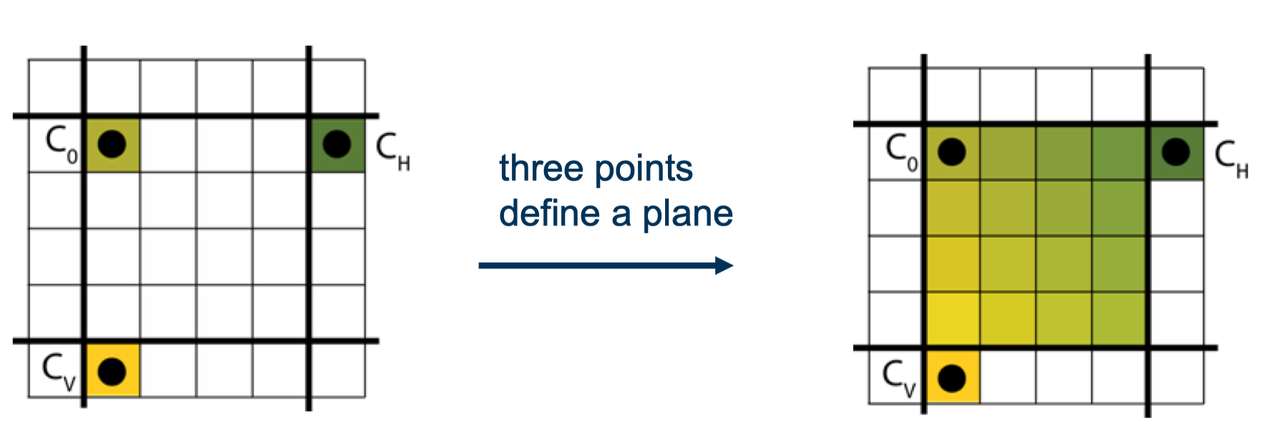

这个模式最简单，但很有意思：直接给三个 RGB676 的值，放在 4×4 矩形的顶点，然后其他的点都插值算出。
即：

• 57 bits – RGB676 * 3

这个模式在变化均匀缓慢的纹理中，效果特别好。

punch-through alpha – 4×4 – 64 bits

上述的 64 bits ETC2 有一个缺陷是，不支持 alpha 通道。
所以新引入了一个变种格式，gl 下叫做 GL_COMPRESSED_RGB8_PUNCHTHROUGH_ALPHA1_ETC2 和 GL_COMPRESSED_SRGB8_PUNCHTHROUGH_ALPHA1_ETC2，vulkan 下叫做 VK_FORMAT_ETC2_R8G8B8A1_UNORM_BLOCK 和 VK_FORMAT_ETC2_R8G8B8A1_SRGB_BLOCK。
这个模式下舍弃了 individual mode，默认只有 differential mode，并用多出来的 1 位 bit 存储 alpha 信息。
即把原先的 ETC2 定义：

1 bit – 用来区分是上述的用两个独立 RGB444 (individual mode)，还用 RGB555 + dRGB333 (differential mode)

修改为

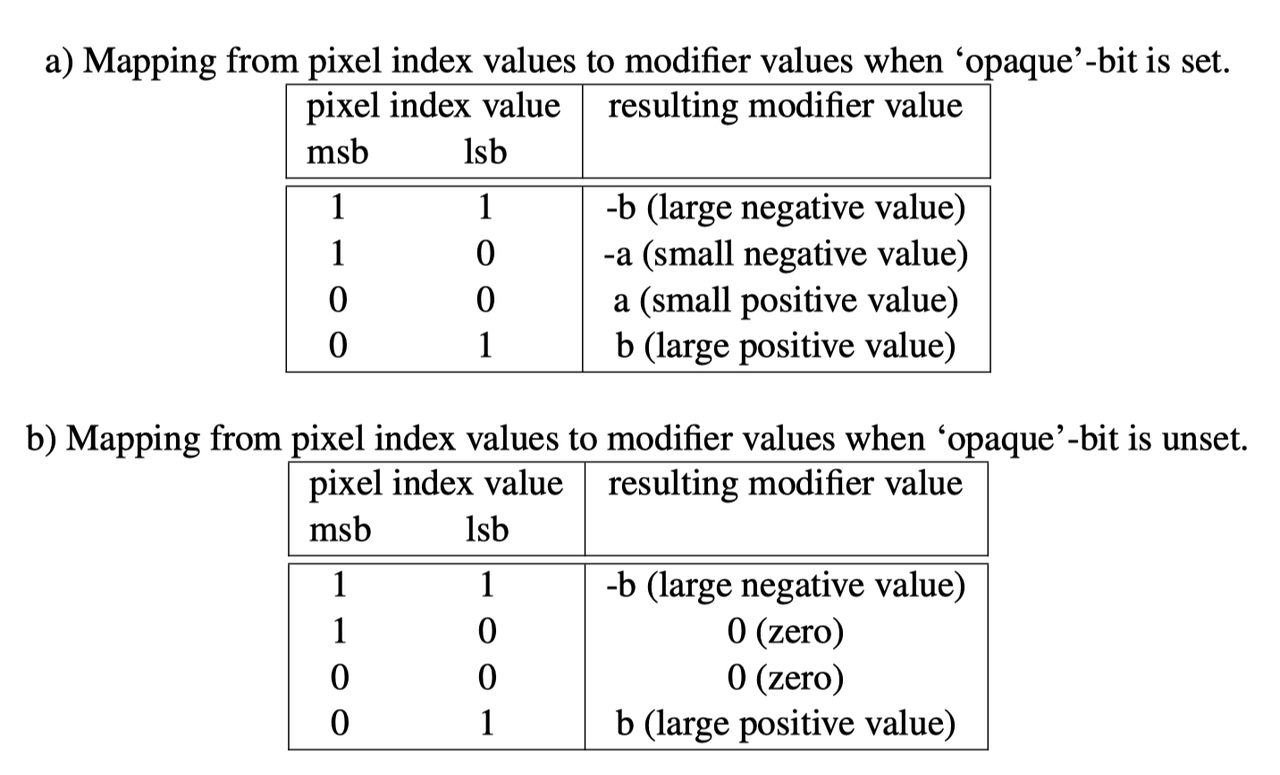

1 bit – opaque bit，置为 1 时，texel 2 bits 指向的 4 个 entry 中，有两个是 0，即透明

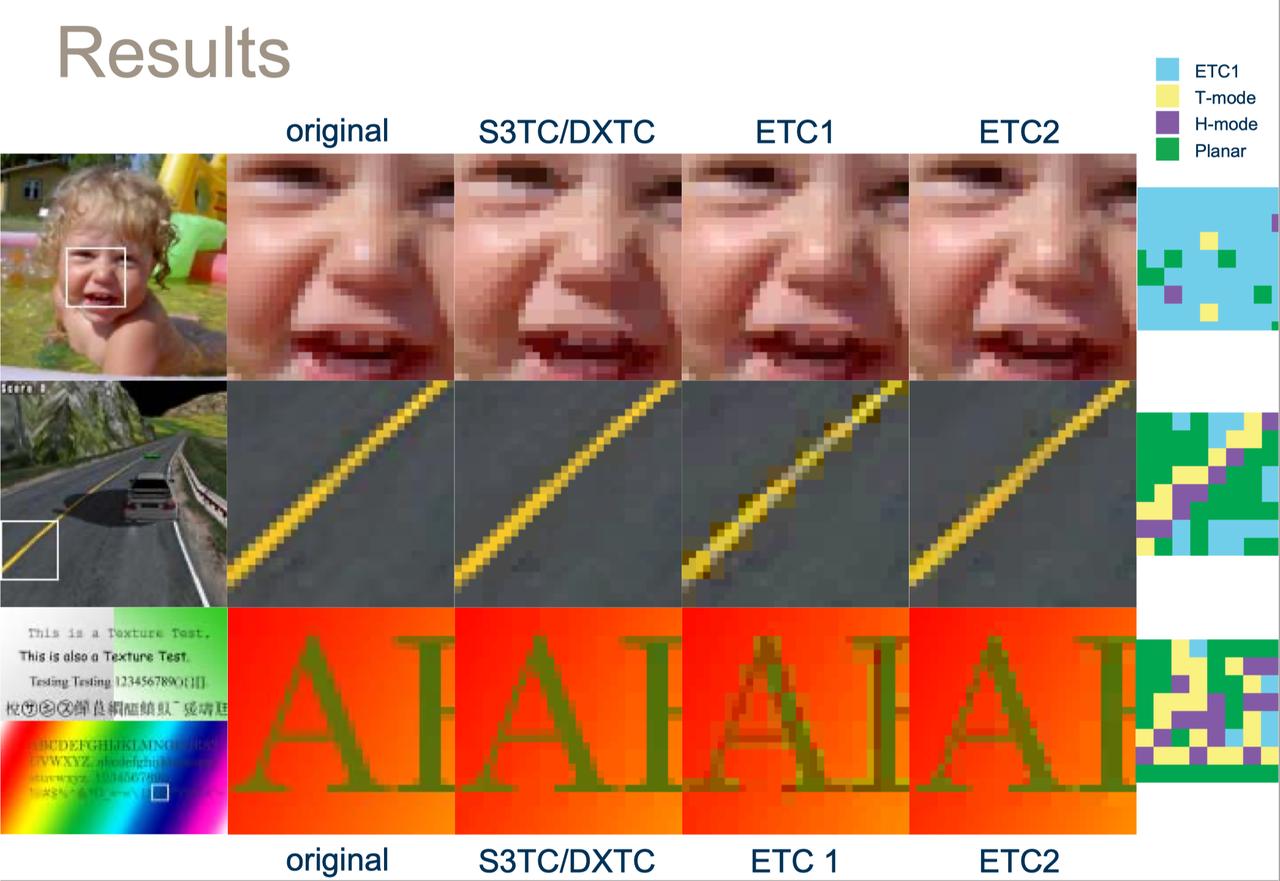

至此我们介绍完了 ETC2 格式的所有 mode。这张对比图直观地反映了各个 mode 的适用场景，以及效果：

可以看出，ETC1 适合颜色一致，只有明暗变化的场景；ETC2 的 T-Mode / H-mode 适合两种颜色交界的场景，ETC2 的 Planar mode 适合渐变的场景。

EAC – 4×4 – 64 bits

EAC (Explicit Alpha Compression) 之于 ETC2，等同于 RGTC 之于 S3T，来存储单通道或双通道的纹理。

EAC_R11 – 4×4 – 64 bits

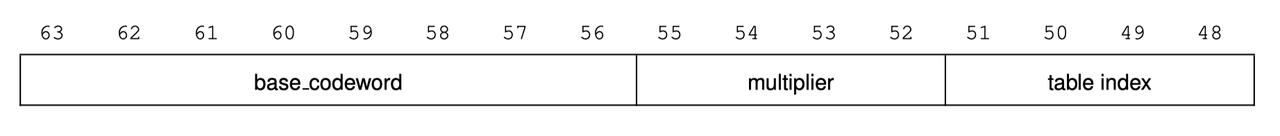

EAC_R11 中一个 block 的存储布局如图所示:

• 8 bits – base_codeword
• 48 bits – 分配给 16 个 texel，每个 texel 有 3 bits，指代特定 table index 中，8 个 entry 中的某一个
• 4 bits – table index，存储 codeword table 索引，table 中共有 16 个 index
• 4 bits – multiplier，存储范围为 [0, 15] 的倍率，这个倍率与查表后得到的值相乘

最后再做一个 clamp，限定在 [0, 2047]，即 clamp(base_codeword + multiplier * table_entry)。
可见最终结果最大值为 2047，即 11 位，所以被称为 EAC_R11。

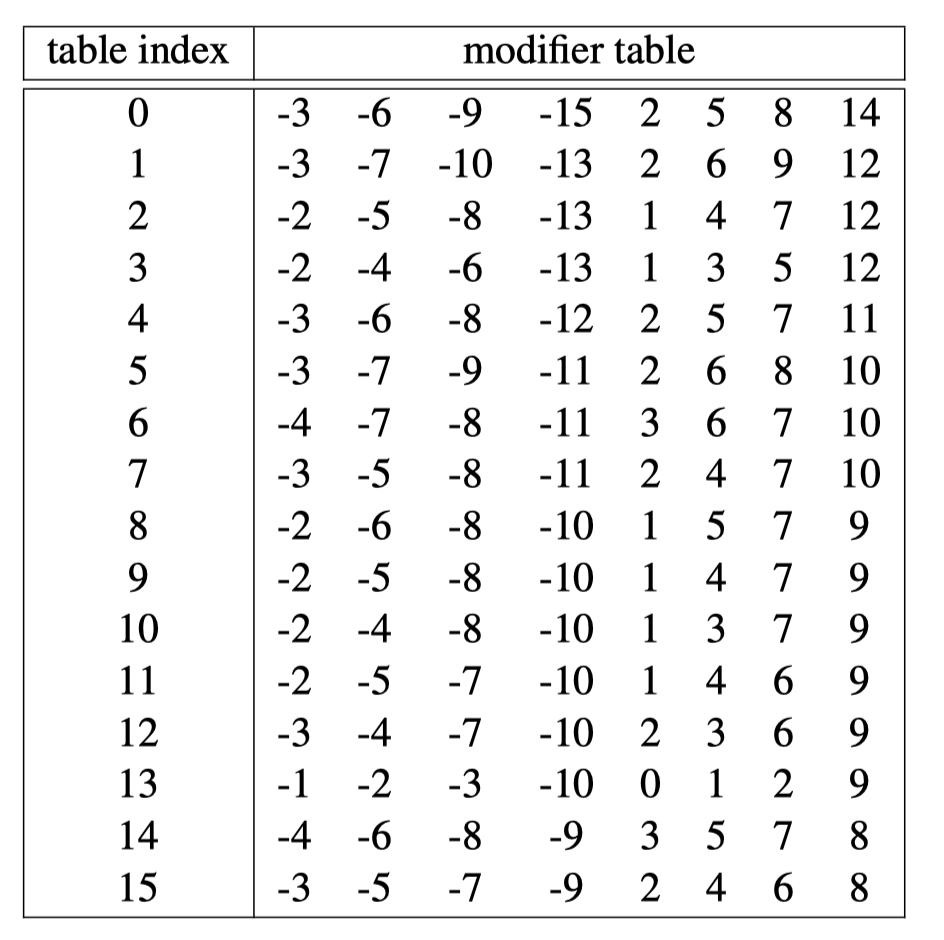

EAC modifier table：

EAC_RG11 – 4×4 – 128 bits

和 EAC_R11 压缩原理一致，只是多了另一个 Green 通道。不再赘述。

ETC2_EAC – 4×4 – 128 bits

顾名思义，就是 ETC2 拼接 EAC_R11，64 bits 表示 RGB，另外 64 bits 表示 alpha。不再赘述。

BPTC

BPTC (Block Partitioned Texture Compression) 在 Vulkan 中被称为 BC6H 和 BC7。在压缩原理上，BPTC 与 S3TC 一致，但相比而言复杂得多，是在桌面级 GPU 上更先进的纹理格式，支持了 HDR，以及 RGB 或 RGBA 等。BPTC 通过定义众多的模式并查表的方式，节省了大量的存储空间。

BC6H – 4×4 – 128 bits

BC6（或者叫 BC6H）是 HDR 纹理 (FP16) 的专用格式。只支持 RGB，没有 alpha 通道。
压缩的原理上，BC6H 和其他 BC 格式类似，也是用两个 color endpoints，通过权重插值计算对应的 texel。

14 modes

BC6 的一个显著特点是，开始显式地定义众多 mode。
与 ETC2 通过溢出数据定义 T-Mode / H-Mode 不同的是，BC6 在定义上就系统地考虑了颜色分区（partition）。

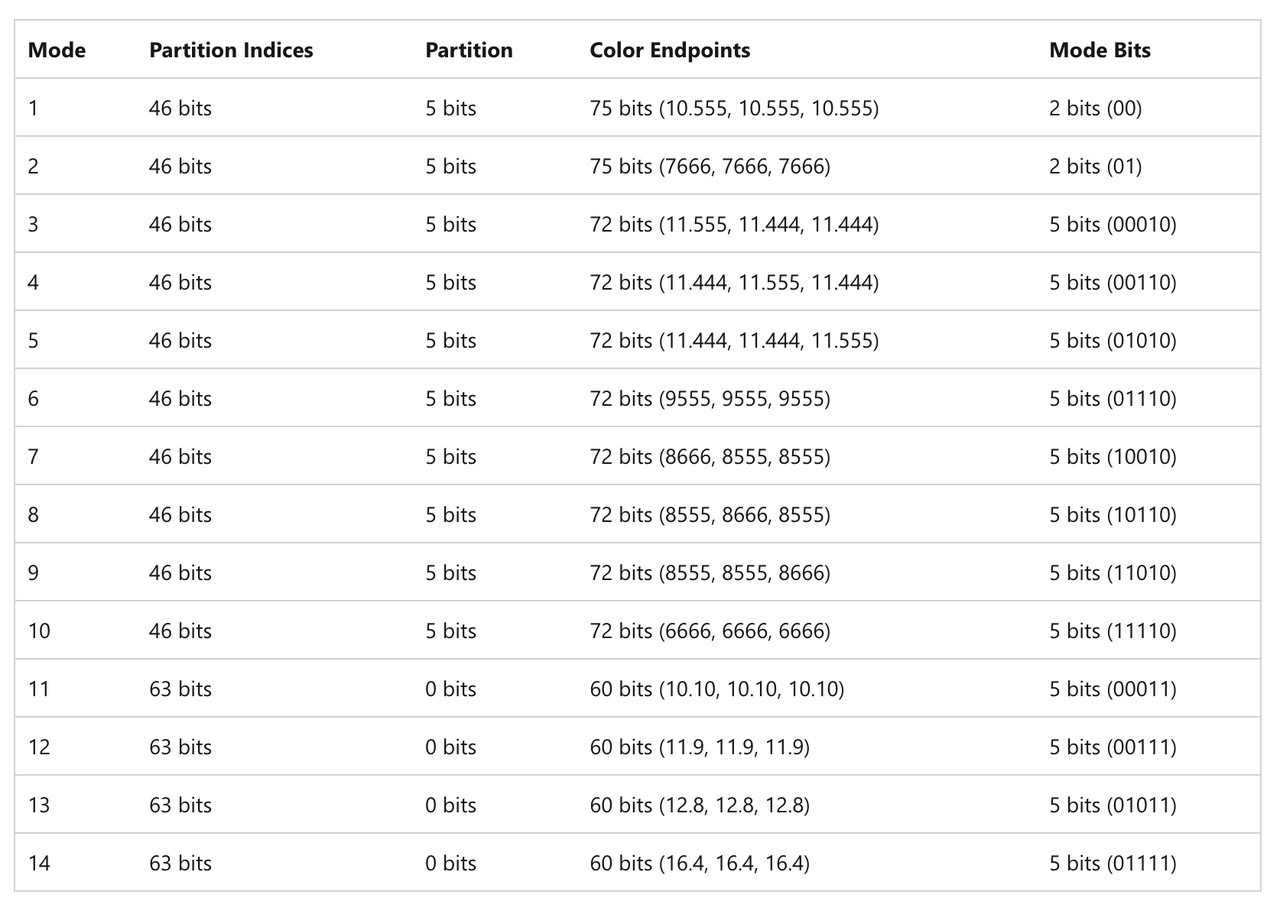

BC6H 一共有 14 种模式。mode 1 ~ mode 10 采用 2 个 partition；mode 11 ~ mode 14 只有 1 个 partition。
显然，2 个 partition 需要 4 个 color endpoints；1 个 partition 需要 2 个 color endpoints。

mode bits 用于确定模式，有的 bits 目前没有定义，例如 10011, 10111, 11011, 11111。
color endpoints 有两种存储方式：可以以高精度的 base + 低精度的 diff 计算，例如 mode 1；也可以直接存储，例如 mode 10，这时 base 和 diff 进度一致了，所以直接存储 4 个 RGB666 数值。

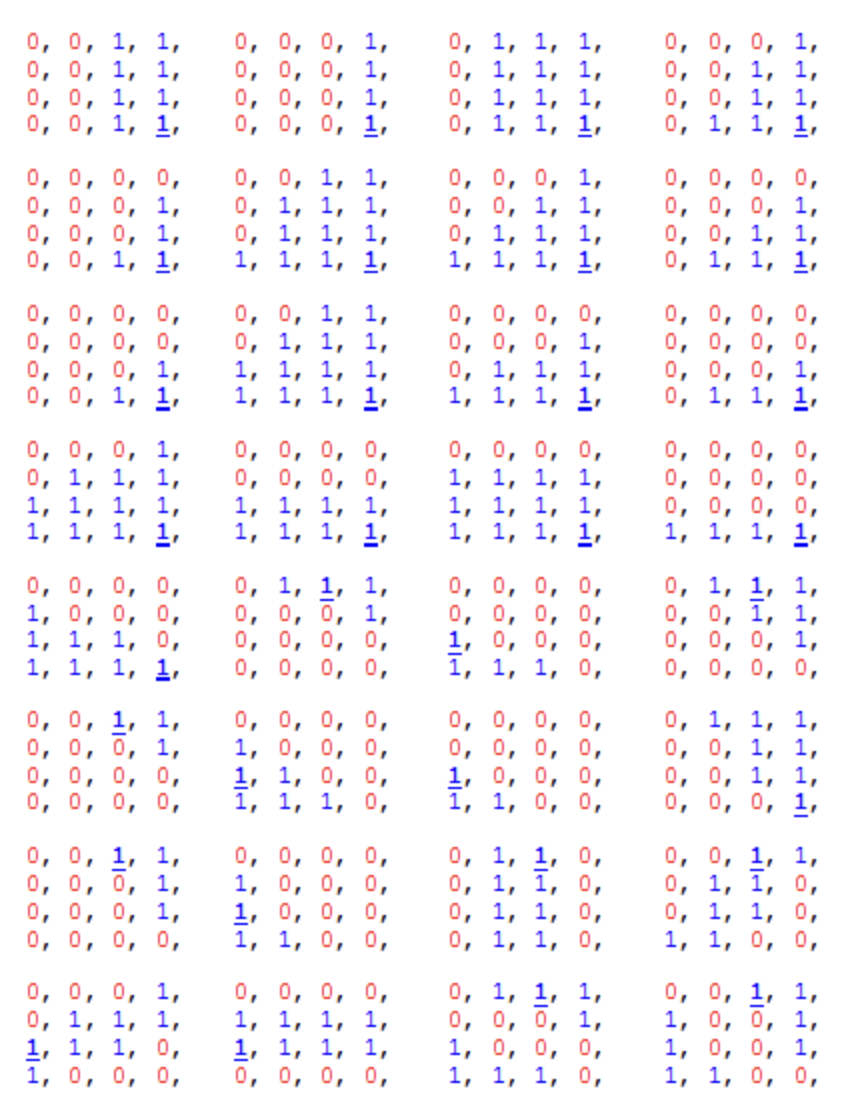

BC6 不光显式定义了模式，5 bits partition 也显示定义了 partition 的 32 种分布。

又见对称性

介绍完上述的两个表格时，可能会有两个疑问：

1. 有 2 个 partition 时，每个 texel 用 3 bits 表示；只有 1 个 partition 时，每个 texel 用 4 bits 表示。所以 partition indices 的占用，应该是 48 bits (16*3) 和 64 bits (16*3)。那为什么它实际上是 46 bits 和 63 bits ？
2. partiton layout 中为什么有的 1 是下划加粗的？

原因在于这里用到了 endpoint 的对称性，在每个 partition 中可以节省 1 个 bit。
上述的表格中，下划加粗的 1 ，是被区别对待的 —— 仅用 2 bits，而不是 3 bits 表示。
那用 0 标注的的 partition，为什么没有下划加粗呢？—— 因为我们约定以 0 表示的 partition 中，第 1 个 texel 就是特殊处理的，由于位置相同（左上角始终为 0），就不需要额外标注了。
在 BC6H 中，我们约定在 partition 中，有一个 texel 的 indice 的最高位（MSB）默认是 0 —— 因为如果本来不是 0，是 1 的话，我们可以通过上述的反转，让 MSB 变成 0。所以对这个 texel，我们可以省略这个 0，节省 1 bit。如果是有两个 partition，那就可以节省 2 bits。
所以，2 个 partition 时共节省了 2 个 bits，1 个 partition 时共节省了 1 个 bit。所以 48 bits 和 64 bits 变成了 46 bits 和 63 bits。
这和 BC1 中的 punch-through mode、ETC2 的 H-Mode 一样，都利用到了 endpoints 的对称性来节省数据占用。

BC7 – 4×4 – 128 bits

BC7 在原理上与 BC6 类似，适用于存储非 HDR 的纹理。
BC7 各个模式中对 alpha 通道的处理有 3 类：

• 忽略 alpha，仅保存 RGB 数据
• alpha 与 RGB 相关，RGBA 中的 A 与 RGB 按相同的方式处理
• alpha 与 RGB 不相关，A 通道单独处理

BC7 中还出现了 3 个 partition (subset) 的模式。所以 BC7 一共支持 1 个、2 个或 3 个 partition。
BC7 中还利用了 shared least significant bit 的方式来表示 endpoint color，用多通道的最低位共用的方式来节省位数，以 RGBP 的方式来表示。比如 RGB 5.5.5.1 中，最后一位 P 为 1，这个 16 bits 的数据实际表示的是 18 bits 的 RGB666，RGB 三个通道的 LSB 相同。再比如 RGBAP 5.5.5.5.1，实际表示的是 RGBA6666。这个 P-bit 的共用方式也有两种 —— P-bit 只在 1 个 endpoint 中公用，还是在 partition 中多个 endpoint 公用 —— 即 unique P-bit per endpoint 还是 shared P-bit per subset。
BC7 的 index bits 也和 BC6 中一样，由于对称性，每个 partition 可以节约 1 位。
另外，在 BC7 mode 4 中，由于 index 有 31 bits 和 47 bits 两部份，RGB 和 alpha 信息哪个用哪一个，以 1-bit index selector 来区分。
BC7 中一共定义了 8 中 mode，微软的这份文档中，对每一种 mode 的布局都有简洁直观的介绍，故不再赘述。

ASTC

终于来到了最终章 —— ASTC，这也是迄今为止介绍过的最复杂的纹理格式，没有之一。OpenGL ES 的 spec 中甚至用了几十页介绍它，而且个人读完之后感觉还是没领会到所有细节。所以限于本文篇幅，我们也不会涵盖所有枯燥的 spec 细节。但所幸 ASTC 中各个特性相互正交，我们至少可以粗略地学习一下一些特性的原理，一窥其精髓。

ASTC (Adaptive Scalable Texture Compression) 在 2012 年由 AMD 和 ARM 提出。
与其他 BC 系列、ETC 系列的为特定场景提出特定压缩格式的做法相比，ASTC 一开始就制定了全面的功能，而且在比特率的选择上给了用户很高的自由度。但代价是，astc 的 encode 和 decode 非常复杂。
ASTC 有如下特点：

• 一个 block 始终占用 128 bits
• 支持 2D 和 3D 纹理
• 支持 HDR / LDR
• 支持 1、2、3、4 通道压缩（但都会解压成 RGBA）
• block 长宽可选
• single / dual plane 可选

How adaptive and scalable?

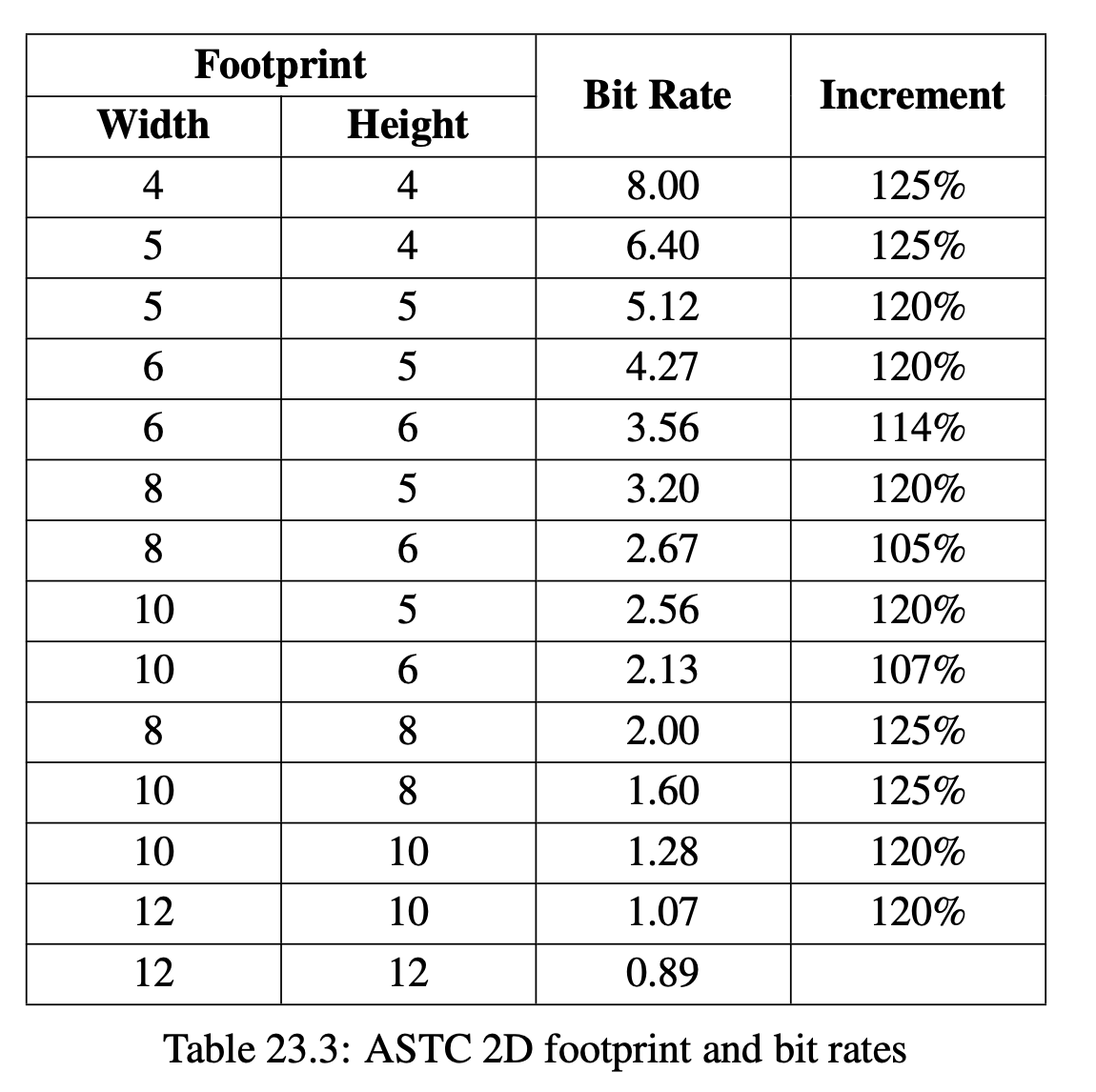

顾名思义，ASTC 在比特率上有众多选择，而且观察下表的 increment 栏可见，每个格式的比特率与上一级相比，增长率非常稳定——换而言之，各种格式的比特率分布均匀，用户可以自行在图形质量和大小占用中取舍，选择合适的压缩率。

当 block size 特别大（例如 12×12）时，128 bits 的大小没有办法给每一个 texel 存储 weight，所以这时会采用更小的 weight 网格，然后通过差值的方式还原到 block 大小。

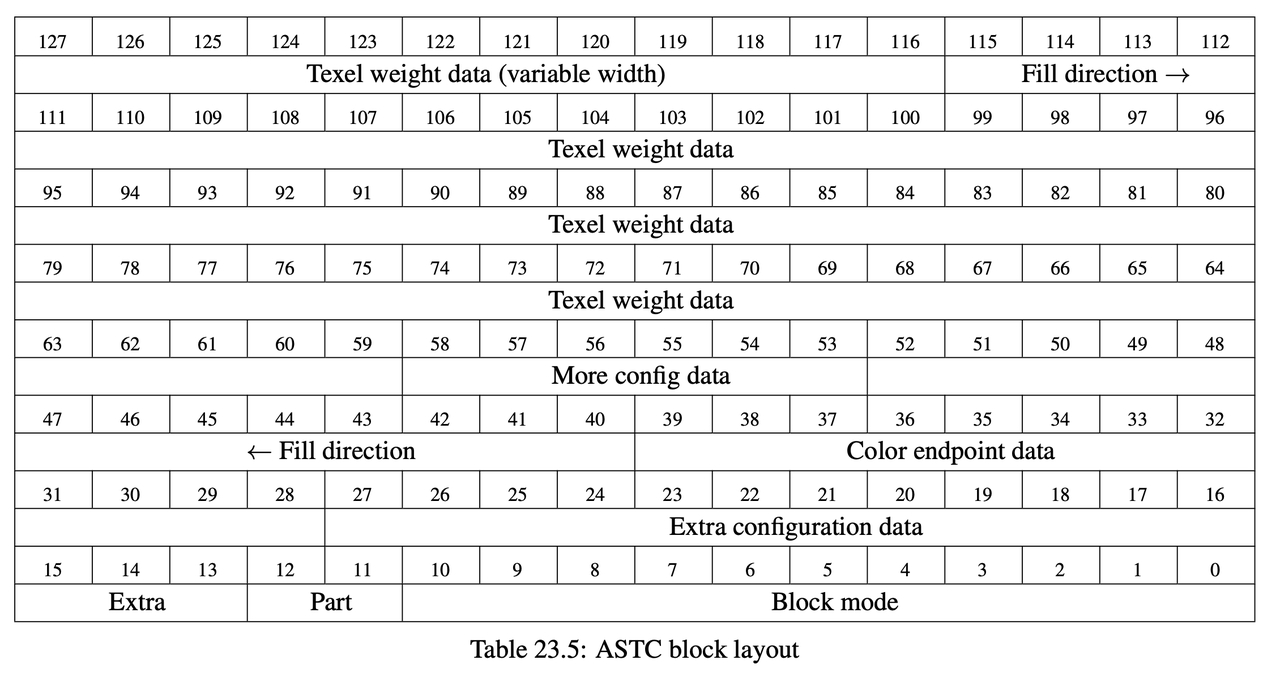

一个 ASTC block 的布局如图所示：

• Block mode 表示 Texel weight data 是如何被 encode 的
• Part (Partition) 表示 partition 的数量 -1；如果采用 dual plane mode，partition 的数量必须小于等于 3
• Extra configuration data 会根据 partition 数量、plane 数量而不同

BISE

ASTC 的一个核心点是使用 BISE(Bounded Integer Sequence Encoding) 方式对 texel weight 和 color endpoints 进行编解码，以节省存储空间。
BISE 编码的原理如下：
例如，我们想存储 5 个 3 进制（0、1、2）的数字，如果每个数字用 2 bits 来存储的话，一共需要 5 * 2 = 10 bits。但其实，组合一共是 3^5 = 243 种。这个 243 种可能其实可以用 8 bits (2^8 = 256 bits) 来表示。这样就可以节省 2 个 bits。
再例如，我们想存储 3 个 5 进制（0、1、2、3、4）的数字，如果每个数字用 3 bits 来存储的话，一共需要 3 * 3 = 9 bits。但其实组合一共是 5^3 = 125 种。这个 125 种可能其实可以用 7 bits (2^7 = 128 bits) 来表示。这样也可以节省 2 个 bits。

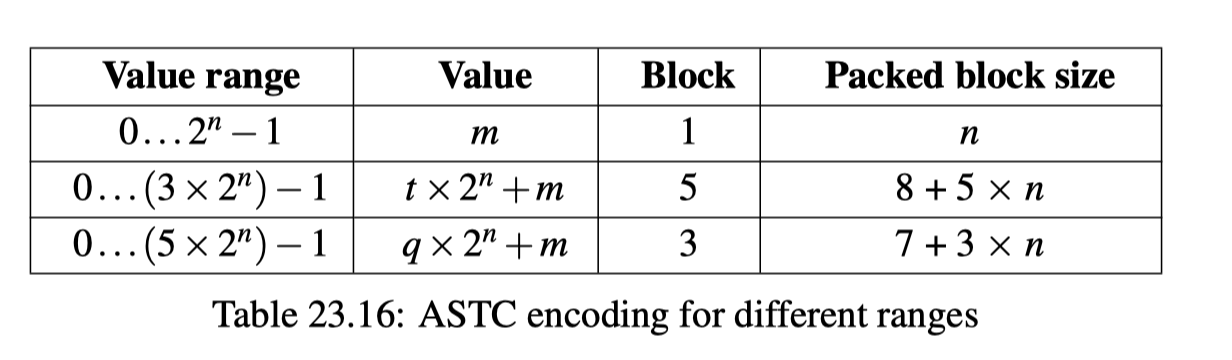

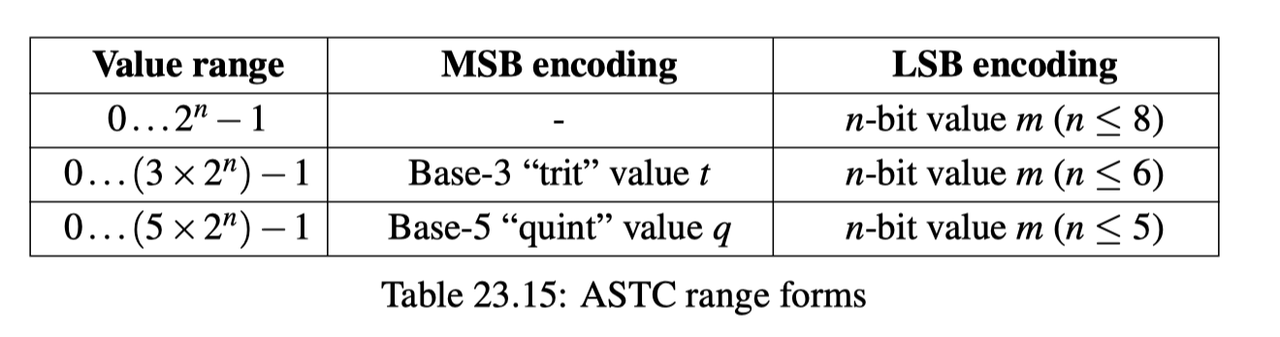

如果一个数的范围在 [0, 3 * 2^n -1]，那么它就可以用一个高位的 trit (3 进制数) 加上 n bits 来表示。
如果一个数的范围在 [0, 5 * 2^n -1]，那么它就可以用一个高位的 quint (5 进制数) 加上 n bits 来表示。
由上述的例子可以看出，用 trit 时 5 个数字一起压缩效率更高，而用 quint 时 3 个数字一起压缩效率更高。
所以在大小范围相同的情况下，我们可以用多个（5 个或 3 个）数字并为一组，并采用 trit / quint 的方式进行编码。

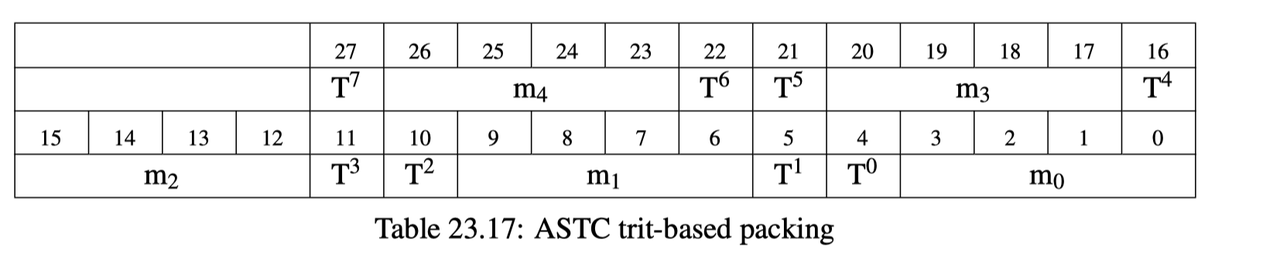

例如在 n 为 4 时，trit-based 的压缩如图所示：

8 bits 的 trits 与 5 个 4 位的 LSB bits 交替排列。

single / dual plane

ASTC 中有 single plane 和 dual plane 可选。
当纹理中某些通道没有相关性时（例如 alpha 通道用作透明遮罩时），我们就可以为每个 texel 指定两个 weight —— 即 dual plane。

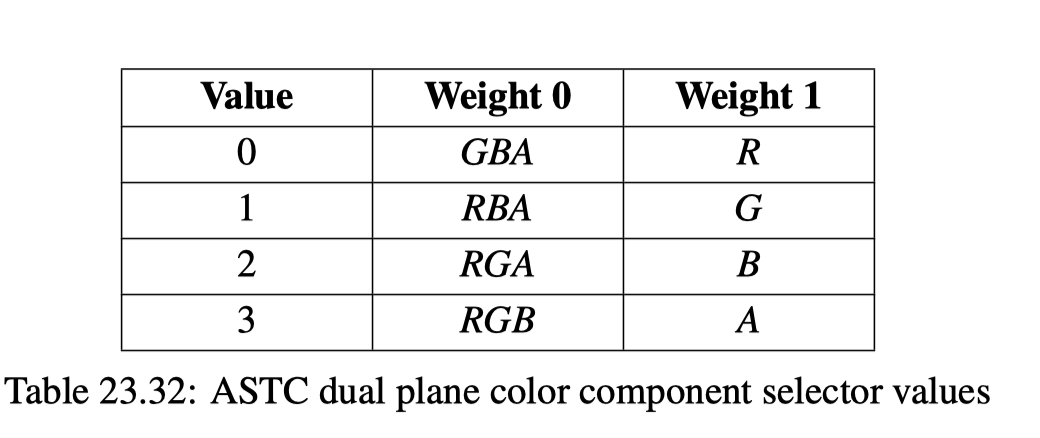

在 dual plane 模式开启时，原先 single plane mode 中一个 weight 被拆成 2 个，并且 CSS (Color Component Selector) 位根据下表决定哪一个 channel 用 weight 1，其余的用 weight 0。
CSS 位的定义如下：

void extent block

如果一个 block 是单色的，在 ASTC 中被称为 void extent block，有特殊编码格式，来简化解压时间，并减少带宽。

Reference

• https://themaister.net/blog/2020/08/12/compressed-gpu-texture-formats-a-review-and-compute-shader-decoders-part-1/
• https://learn.microsoft.com/en-us/windows/win32/direct3d10/d3d10-graphics-programming-guide-resources-block-compression
• https://learn.microsoft.com/en-us/windows/win32/direct3d11/bc6h-format?source=recommendations
• https://learn.microsoft.com/en-us/windows/win32/direct3d11/bc7-format
